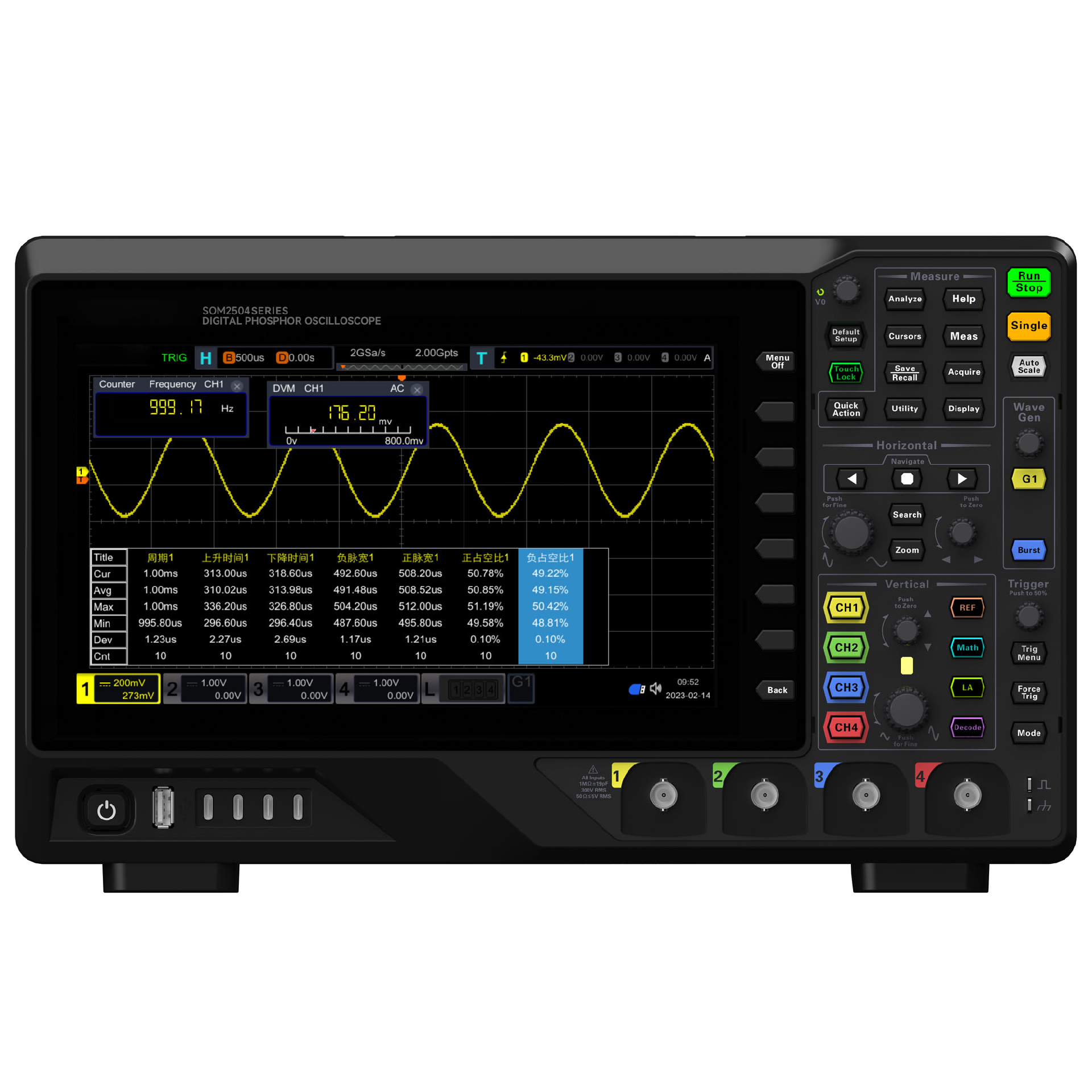

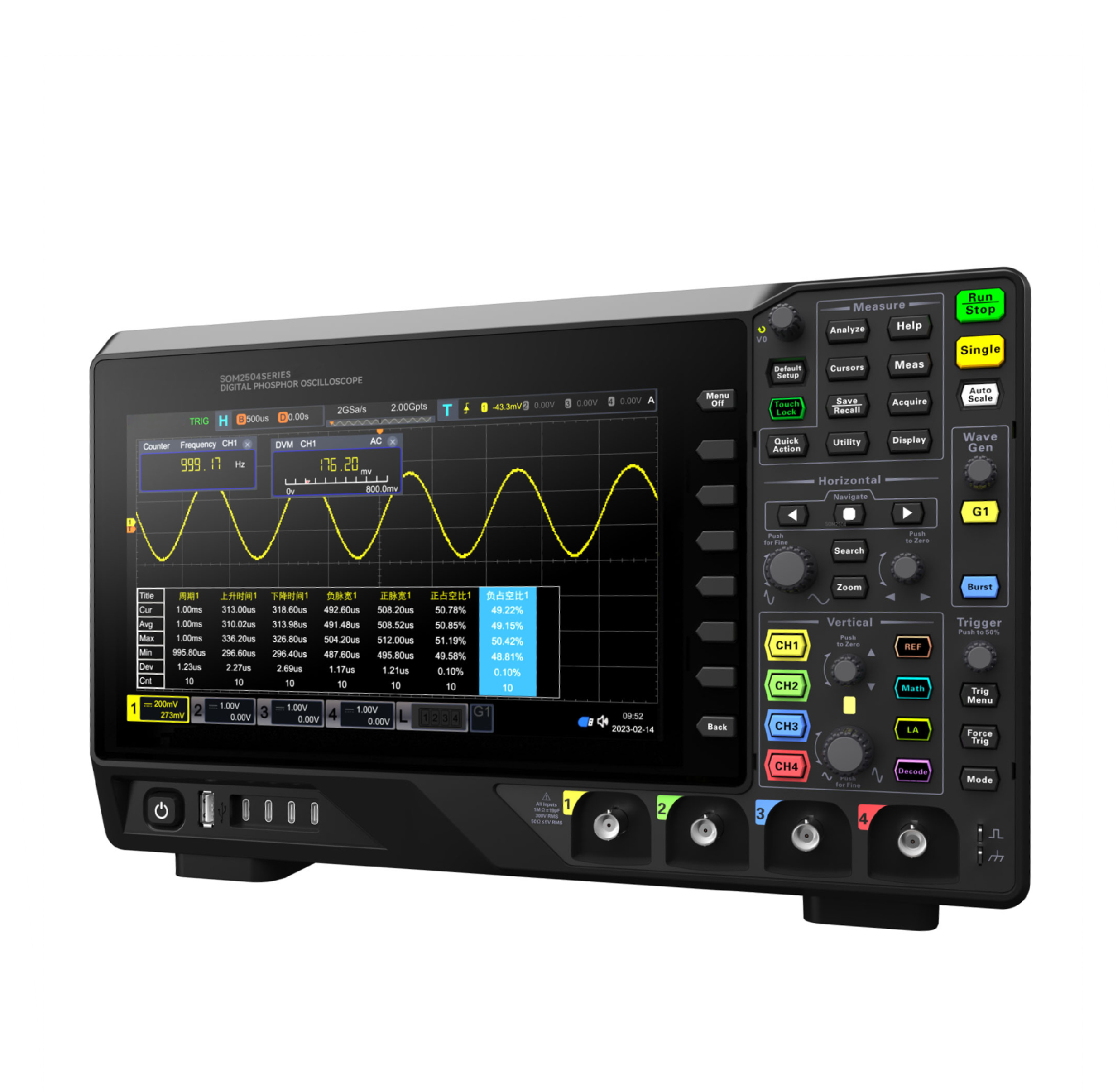

产品概述

SOX2504 系列混合信号示波器，采样率最高 5GSa/s，每通道存储深度可达 500Mpts。波 形捕获率高达 2,000,000 wfms/s，具有 256 级辉度等级色温显示，先进的数字触发系统， 触发灵敏度高，触发精度达到 10ps；支持 12 种高级触发、12 种串行总线触发和解码；支 持频谱分析、电源分析、直方图、波形录制、增强分辨率、通过测试、搜索和导航等高级功 能和分析模式；具备丰富的测量和数学运算功能。采用了 10.1 英寸电容式触摸屏，支持多 种手势实现对波形的常用操作，以及 WebServer 实现远程操控一款功能全、性能强大的仪器设备

产品特点

1，5GSa 每秒采样率

2，高达每通道 500Mpts 存储深度

3，波形刷新率高达 2000000 帧/每秒

4，4M 点 FFT 功能，搭载行业内先进的瀑布图功能

5，多达 256 级辉度荧光显示，更易观察信号密集点

6，标配 60MHz 等性能双通道函数/任意波形发生器

详细参数

1，350MHz / 500MHz 带宽，4 模拟通道+8*2 个数字通道

2，模拟通道采样率最高可达 5GSa 每秒，数字通道最高可达 1.5GSa 每秒

3，存储深度最高可达 500Mpts，最高 2000000 帧/秒波形捕获率

4，丰富的触发和总线解码功能：标配 边沿，脉宽，区域、视频，斜率，欠幅脉冲，超幅 脉冲，延迟，超时，持续时间，建立保持、第 N 边沿和码型触发；RS232/UART、I2C、SPI、 CAN、CAN-FD、LIN、SENT、1553B 触发及解码功能；

5，数学运算功能（FFT、加、减、乘、除、用户自定义、）

6，4M 点 FFT 功能，支持频率扫描设置，迹线检波，瀑布图显示

7，水平时基范围：500ps/div~1000s/div

8，垂直电压档位：500μV/div~20V/div（1MΩ阻抗）

9，大容量机身存储，可录制高达 12.5 万帧波形数据，录制的波形数据可通过登录域名地 址传输

10，多合一强大功能：包括数字示波器、逻辑分析仪、函数/任意波形发生器、频谱分析仪、 数字电压表、频率计、协议分析仪、波特图分析仪、电源分析仪；

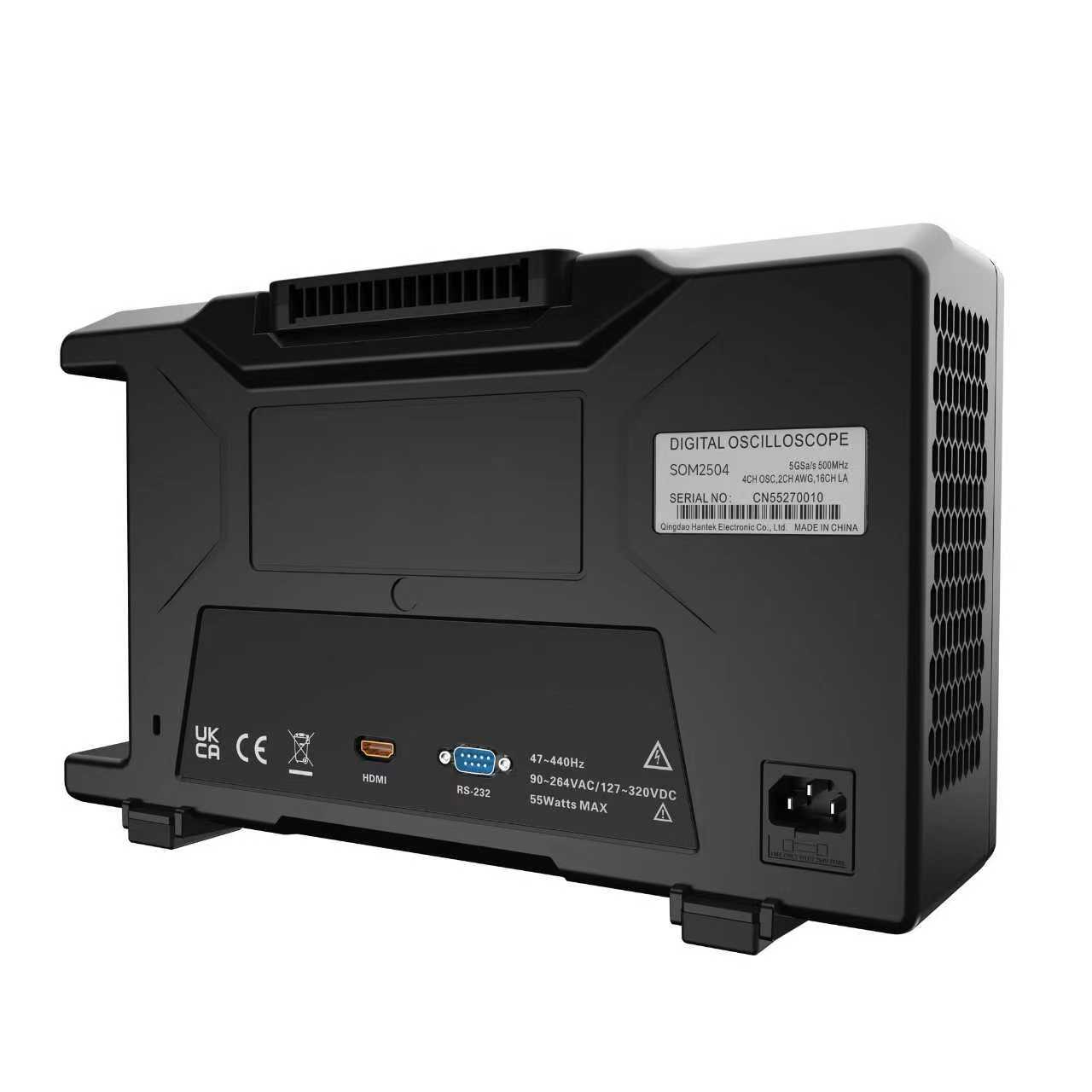

11，丰富的接口：USBHost、USBDevice、LAN、EXTTrig、AUXOut（TrigOut、Pass/Fail、 DVM）输出、信号源输出接口（Gen）、HDMI、 VGA 接口

12，支持 SCPI 远程控制命令，同时可远程升级机身系统

13，10.1 英寸（800x600）高分辨率宽屏显示

一般参数

温度：工作温度：0℃～40℃ ，存放温度：-20℃～+60℃ 相对湿度：≤90%

冷却方式：自然冷却

尺寸：385mm×236mm×140mm

重量：净重 3.5 公斤（主机），毛重 5.2 公斤（带箱）

产品配置

主机、配件包、合格证、保修卡
