点击次数：2 在微波通信、卫星导航、雷达检测与电子对抗这些高精尖领域里，有一台趁手的频谱分析仪，往往决定了故障排查的速度、测试数据的可信度，甚至是一次任务能否顺利完成。可长期以来，高端台式频谱仪的市场几乎被进口品牌垄断，采购周期长、价格高企、售后响应慢，成了许多国内工程师心头的一根刺。

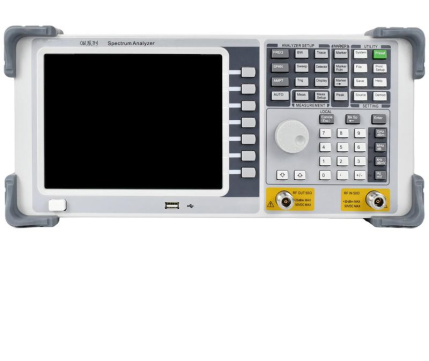

成都鼎讯信通科技有限公司推出的台式频谱分析仪 OM 系列，正是针对这一痛点而来。它以宽频带、高性能、全数字中频的扎实功底，覆盖 5kHz～8GHz / 9kHz～20GHz 的宽频率范围，把全金属机箱、8.4 寸高亮显示屏、最大 40MHz 实时带宽这些 "旗舰配置" 带到国产阵营，让国产仪器真正扛起航空航天、微波通信、卫星导航、雷达检测、电子侦测与对抗、精确制导等场景的测试重任。
但参数只是纸面功夫，仪器好不好用，还得看它在真实现场里能不能 "一招制敌"。今天我们就从一个发生在通信保障一线的真实案例说起。
事情发生在西南某微波传输干线的一条重要链路上。那段时间，沿线一座中继站的接收端频繁出现电平波动，误码率间歇性升高，业务中断虽然只有几十秒，但每天都会发生好几次，足以让机房里的工程师坐立不安。按照惯例，维护团队先用进口频谱仪扫了频谱，却发现目标频带里 "看起来一切正常"—— 没有明显的大信号越界，也没有明显的杂散。
问题恰恰就藏在这种 "看起来正常" 里。 团队的刘工回忆："那种干扰是间歇性的、而且幅度很小，普通扫宽根本抓不住它的实时形态。我们连续换了三台不同档次的仪器，最后都被它 ' 骗' 过去了。"

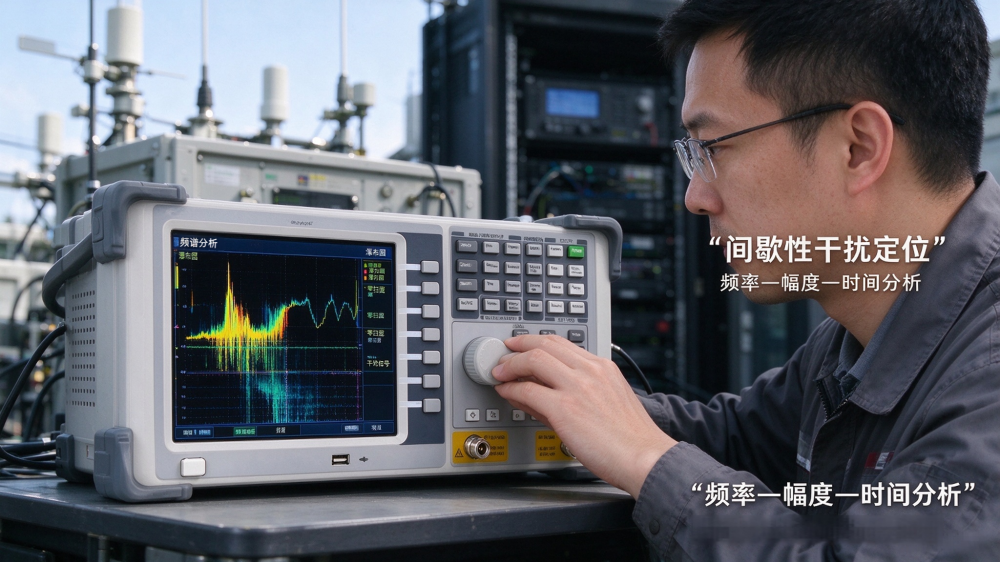

转机出现在刘工把目光投向新到位的鼎讯 OM 系列频谱分析仪之后。这一次，他换了思路：不只看当前帧的频谱，而是直接调出 OM 的瀑布图（Waterfall）功能，把频谱随时间演化的过程完整记录下来，同时开启零扫宽（Zero Span）模式，锁定在问题频点上持续观察幅度随时间的变化。
结果一目了然：瀑布图上出现了一条若隐若现、周期性起伏的带状痕迹 —— 这正是典型的间歇性脉冲干扰信号，普通单帧扫描根本来不及捕捉。再配合频偏 10kHz 处小于 -90dBc/Hz 的低相位噪声底噪，刘工成功把淹没在噪声里的弱信号 "抠" 了出来，锁定了干扰源的位置与发火规律。从排查到定位干扰源，整个过程只用了不到一个下午 —— 而此前三天，团队已经在这条链路上反复排查无果。
"一台仪器值不值，关键时刻这一下就能看出来。" 刘工说，"OM 的瀑布图和零扫宽帮我们看到了别的机器看不到的东西，这一趟，省的不只是时间，是整个团队的信心。"
上面这个案例，看似是工程师经验的胜利，实则是仪器功能设计与性能底子共同撑起的结果。让我们顺着案例里用到的几个关键动作，把 OM 系列的核心能力拆开来看。
1. 低相位噪声 —— 在 "噪声堆" 里看清弱信号
案例中最难的一点，是干扰信号幅度很小、接近底噪。如果仪器自身的相位噪声和本底噪声很高，这些弱信号就会彻底淹没在噪声里，怎么调也看不见。
OM 系列给出的答案是：单边带相位噪声在频偏 10kHz 处优于 -90dBc/Hz，在频偏 100kHz 处优于 -100dBc/Hz，在频偏 1MHz 处优于 -115dBc/Hz。配合显示平均噪声电平可达 +27dBm 量级的测量范围，以及低至 1Hz 的分辨率带宽（RBW），OM 拥有在强信号旁边分辨微弱信号的能力。这正是刘工能 "抠" 出弱干扰信号的关键底气。
2. 瀑布图 + 零扫宽 —— 把 "瞬态" 变成 "证据"
频谱仪最常见的遗憾，是只看得到 "某一瞬间" 的信号，抓不住间歇性、突发性的干扰。OM 为此配备了瀑布图这一 "时间维度武器"，让工程师能回溯一段时间内频率 — 幅度 — 时间的完整演化，配合零扫宽模式锁定单一频点观察其幅度随时间的变化，把 "碰运气式" 的排查，变成了 "有据可查" 的系统性检测。案例里那条 "若隐若现的带状痕迹"，正是这套组合拳的价值证明。
3. 40MHz 实时带宽 —— 扫得快，才抓得准
间歇性干扰之所以难抓，是因为传统扫描模式存在刷新间隔，信号在两次扫描之间 "溜走"。OM 提供最大 40MHz 的实时带宽，并支持自由、视频、外部三种触发源，加上非零扫宽 3ms～3000s、零扫宽 1ms～3000s 的宽范围可调扫描，能针对不同特征的信号灵活布防。对移动通信、电视、WiFi 等常用无线电信号，这套实时能力足以应付绝大部分突发异常。
如果说案例展示了 OM 作为 "探测利器" 的一面，那么在日常研发与测试里，OM 更是一台多面手。它的智能化测量功能覆盖了工程师几乎能想到的所有常规与进阶需求：
频谱分析：基础必杀技，宽频带、高分辨，1Hz～3MHz 分辨率带宽连续可调，10Hz～3MHz 视频带宽（VBW）配合使用，让频谱细节纤毫毕现；
网络测量（S11 / S21）：支持回波损耗与插入损耗测量，工程师无需另购矢量网络分析仪，就能完成传输链路与天馈系统的快速评估；
场强测量：配合天线即可开展电磁环境测试，非常适合频谱管理与电磁兼容摸底；
信道扫描 / 信道测量：对多信道系统的占用与质量一目了然，是无线电管理、通信优化的高效工具；
三阶互调 / 谐波失真 / 载噪比：面向放大器、发射机等有源设备的专项测试，直接命中工程现场最关心的指标；
鉴频测试 / Pass-Fail：把主观判断变成客观判据，一键给出 "合格 / 不合格" 结论，尤其适合产线与入网检测场景；
频率计数：高达 1Hz / 10Hz / 100Hz / 1kHz 计数分辨率，快速给出精确载频读数；
音频解调（FM/AM）：通过耳机插孔直接听解调后的音频，辅助判断调制质量，简单又实用。
再加上瀑布图、跟踪源 / 独立源任意切换的专利双源功能，OM 把 "测试选项" 做得既全又深。需要说明的是，跟踪源 / 独立源切换这一设计在实际使用中极为讨喜 —— 它意味着你在做 S21 扫频测试时不必反复插拔信号源，一个按键就能在 "跟随被测设备扫描" 和 "独立输出测试信号" 之间切换，极大提升了台架测试的流畅度。
在通信保障、雷达检测、电子侦测这些场景里，仪器常常要在野外、机房、车载等多种环境下连续工作。OM 系列为此交出了一份扎实的答卷：
全铝金属结构机箱，兼顾散热、抗振与防护，配合超强的屏蔽性能与 EMC 特性，在强电磁干扰环境中也能保持稳定读数；
8.4 寸 LED 背光高亮度 TFT-LCD 显示屏，户外强光下依然清晰可读；
紧凑尺寸（390×182×230mm）、最大重量仅 7kg，符合便携与上架双重需求；
工作温度 0℃～40℃、存储温度 -30℃～+70℃，能适应从高温机房到寒冷存储的宽温跨度；
频率老化率优于 1ppm / 年、温漂优于 0.5ppm（15℃～35℃），长时间使用依旧保持稳定准确。
接口方面，OM 配备 N 型阴头（50Ω）射频输入 / 输出，并提供 USB、LAN（10/100 Base-T，RJ-45）、RS232（9 针 D-SUB） 等丰富的数据与控制接口，方便与上位机、自动化测试系统无缝衔接，无论是产线集成还是实验室远程控制都游刃有余。
回到开头的那个痛点。过去，很多国内团队明知进口仪器贵、慢、售后难，却别无选择，因为在一些高端指标上，国产仪器确实存在差距。而鼎讯 OM 系列的出现，正在改写这个局面。
从频率范围看，OM 覆盖 9kHz～3.6GHz / 9kHz～7.5GHz 的主流工作频段（全系列覆盖 5kHz～8GHz / 9kHz～20GHz），对微波通信、卫星导航、雷达、WiFi / 移动通信等绝大多数工程场景绰绰有余；从幅度精度看，综合幅度精度达 ±1.5dB，射频输入可承受 +27dBm 平均连续功率、最大 50Vdc 直流输入，并配备 0～39dB、3dB 步进的输入衰减，耐用且保护到位；从信号源能力看，内置跟踪源输出 -30dBm～0dBm（1dB 步进），输出平坦度在 100kHz～3.6GHz 范围内优于 ±3dB，足以支撑常规 S21/S11 测试。
这些参数堆叠在一起，意味着在国产价格区间里，用户拿到了足以对标进口主流机型的综合性能。对于追求 "又好用、又买得起、又响应快" 的国内工程师与采购部门而言，这是一次实实在在的跨越。
一台好的频谱分析仪，不只是实验室里的测量工具，更是现场故障排查时的 "第三只眼"、产线检测时的 "质量守门员"、科研攻关时的 "可靠助手"。鼎讯台式频谱分析仪 OM 系列，用扎实的硬件、丰富的测量功能、稳定的现场表现，以及在那个 "神秘干扰" 案例中经得起考验的真实能力，向我们证明了一件事 ——
国产仪器，正在从 "够用" 走向 "好用"，从 "可用" 走向 "可靠"。
如果您正在为通信、雷达、电磁频谱管理或高校教学实验寻找一台高性价比的宽频台式频谱仪，欢迎联系我们，让 OM 系列到您的现场，亲自 "看" 一次。
