鼎讯 JM-Q150 手持天馈线测试仪：一线维护工程师的 “问题定位利器”

天馈线系统，基站运维最容易 “踩坑” 的环节

在无线通信网络的日常运维中，天馈线系统往往是最容易被忽视、却最影响网络质量的一环。基站射频单元、天线、馈线、接头组成的链路，长期暴露在室外风吹日晒、雷雨侵蚀之中，接头进水、馈线老化、驻波超标、接口松动等隐性故障层出不穷。这些问题表面上看不见、摸不着，却直接导致覆盖变差、掉话率上升、上行速率下降、用户投诉激增，成为网络优化工程师最头疼的 “疑难杂症”。

传统排查方式依赖多台仪器往返测试、拆装校准，费时费力，还容易误判。如何快速、准确、一次到位地定位天馈线故障，是每一个无线网络安装、维护工程承包商和运营商最迫切的诉求。

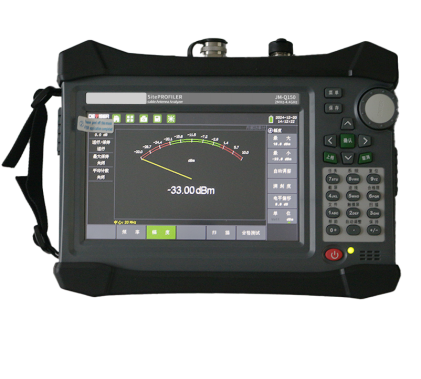

今天，我们向您推荐成都鼎讯信通科技有限公司第三代集成式手持天馈线测试仪 ——JM-Q150，一款经现场实战优化、坚固耐用、操作简单、一机多能的 “超值” 天馈线测试仪。

一个真实案例：深山基站 “有信号但上不了网”，半小时锁定故障点

我们先从一个真实的维护案例说起。

某地市运营商在山区基站巡检时接到大量用户投诉：基站周边手机显示信号满格，但上网极慢、频繁掉线，语音通话也时有断续。后台网管数据显示该小区上行接收电平偏低、误码率升高，初步判断是上行链路损耗异常，但一时无法确定故障点究竟在天线端、馈线中段还是机房接头处。

按以往经验，维护人员需要携带台式驻波表、功率计等多台设备，先从机房开始逐段排查，每换一段就要重新校准，一个下午往往只能排查到馈线中段，效率低下且容易误判。

这一次，他们使用了鼎讯 JM-Q150 手持天馈线测试仪。

第一步：快速校准。 维护人员开机后，利用内置的 E-CAL 电子校准模块，一次连接即可完成全频段自动校准，一次校准即可覆盖整个测试频段，免去了传统机械校准件反复装卸的繁琐，现场开机到校准完成不到一分钟。

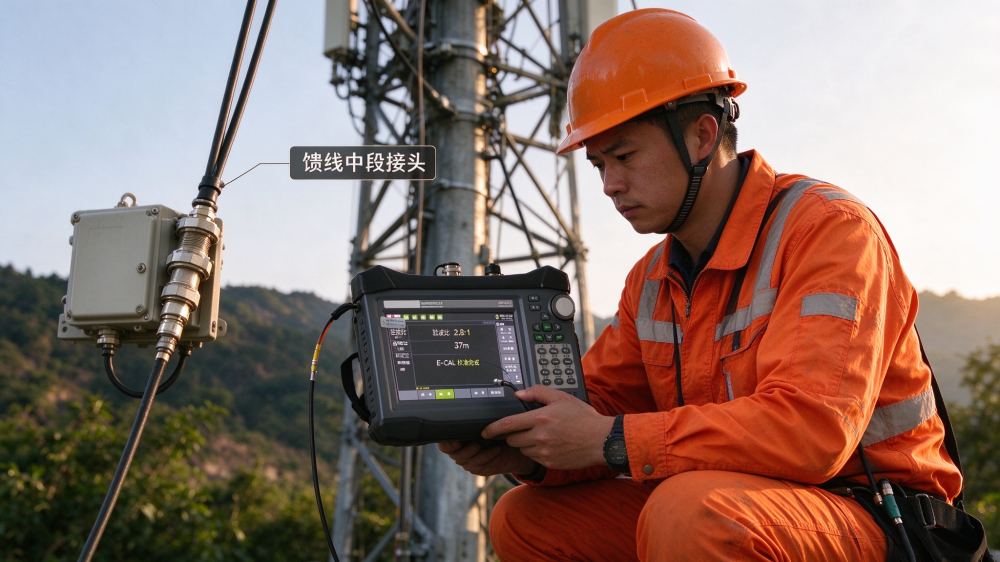

第二步：故障定位（DTF）。 在馈线端接入 JM-Q150，切换到 “故障定位” 模式，设置好馈线速度因子（Vp）后，仪器立即在屏幕上显示出一条距离 - 回波损耗曲线。曲线在某一距离处出现明显的尖峰（回波损耗骤降），工程师据此判断 —— 故障点大约在距离测试端口 37 米 的位置，正好是馈线中段的一处室外接头附近。

第三步：功率与驻波综合验证。 随后，工程师利用 JM-Q150 内置的 4.4GHz 终端式功率计 和驻波比（VSWR）功能对链路进行复核，确认该接头处驻波比高达 2.8:1（远高于 1.5:1 的正常上限），进一步印证了故障点定位的准确性。

第四步：现场处置。 维护人员带着工具攀上铁塔，拆开 37 米处的室外防水接头 —— 果然，接头内部进水受潮，防水胶带老化导致水汽渗入，芯线氧化锈蚀。更换接头、重新密封后，再次用 JM-Q150 复测，驻波比恢复至 1.15:1，回波损耗曲线恢复平坦，整条链路指标合格。

结果： 从开机校准到精准定位，全程仅约半小时；而以往同类故障排查往往需要半天甚至一整天，还需要多台仪器协同。这次只带了一台 JM-Q150，一次登塔即解决问题。用户的投诉在当天下午便全部处理完毕，网络指标恢复正常。

这正是 JM-Q150 的价值所在 ——把 “靠经验盲找” 变成 “按曲线精准定位”，把 “半天排查” 压缩到 “半小时搞定”。

为什么 JM-Q150 值得成为您工具包里的 “标配”？

上面这个案例，只是 JM-Q150 无数应用场景中的一个缩影。无论是基站建设初期的安装调测、日常巡检维护，还是科研教学与生产测试，JM-Q150 都能凭借以下核心能力，成为您最信赖、最可靠的伙伴。

1. 一机多能，集成化设计

JM-Q150 不止是一台天馈线测试仪，更是一个现场综合测试平台：

• 回波损耗 / 驻波比测试：快速评估天馈线链路匹配状态；

• 电缆损耗测试：直接量化馈线链路总损耗；

• 故障定位（DTF）：以距离 - 回波损耗 / 驻波比曲线精准定位故障点；

• 4.4GHz 终端式功率计：现场测量射频信号功率；

• 内置光功率计 + 可视故障定位仪（红光源）：一机兼顾射频与光路测试；

• 内置 WiFi、外置 GPS、USB 光纤放大镜：数据记录、地理定位、光纤端面检测，一站式覆盖。

2. 极快的测试与校准体验

• 扫描速度高达 1mS / 点（回波损耗）、1.2mS / 点（故障定位），现场出图快，不耽误工时；

• 内置 E-CAL 电子校准，一次连接即自动校准、一次校准全频段适用，告别繁琐的机械校准。

3. 超长续航，适合野外作业

电池续航超过 8 小时，满足一整天的基站巡检需求；配有软背包，便携易带，真正实现 “背包里的测试实验室”。

4. 坚固耐用，适应恶劣环境

机身耐冲击、防尘、防泼溅，配备背光式按键（夜间作业同样清晰），配合宽泛的工作温度范围（20℃ ~ +50℃），无论南方雷雨季还是北方酷暑，都能稳定可靠地工作。它更是最小、最轻的天馈线测试仪之一，登塔作业轻松不累赘。

5. 最强的抗射频干扰能力

在基站现场，周围往往存在大量射频信号干扰。JM-Q150 具备最强的抗射频干扰能力（干扰抑制：偏 ±10kHz 内可达 +10dBm，偏 > 1.0MHz 时可达 +25dBm），确保在复杂电磁环境下依然测得准、测得稳。

核心参数速览

表格

产品配置

购买 JM-Q150，随主机标配：主机、便携包、电源适配器、合格证、保修卡、检测报告（具体以产品发货为准），开箱即可投入工作。

结语

从深山基站的半小时精准定位，到日常巡检的快速调测，JM-Q150 用实力证明：一台可靠、便携、精准的手持天馈线测试仪，足以显著提升安装与维护效率，降低网络故障影响。

选择 JM-Q150，就是选择效率、可靠与省心。它是无线通信运营商、信号覆盖工程承包商，以及科研、教学、生产领域最值得信赖的天馈线测试工具。
