实战案例｜高铁电磁干扰排查，OM-T频谱分析仪守护通信安全

本期推文以某高铁干线频发GSM-R上行误码、区间瞬时掉话故障排查实战案例为核心，全程还原成都鼎讯信通OM-T系列频谱分析仪现场排障全过程，结合实战场景拆解产品核心性能、功能优势与适配价值，带你看懂专业设备如何精准把脉铁路电磁环境、快速根除隐性干扰隐患。

故障现场：高铁区间突发通信异常，常规排查无果

某繁忙高铁干线某区间段，近期频繁出现GSM-R上行信道高误码率、列车瞬时掉网重连问题，无固定规律，昼夜均有发生，严重影响行车调度通信稳定性。

现场运维人员先期开展常规排查：检查基站设备运行状态、核查天馈线路外观、检测设备供电工况，均未发现硬件故障；使用传统测试仪表扫描频谱，因设备噪底高、扫描速度慢，无法捕捉短时突发干扰，故障根源始终无法定位，问题长期悬而未决。

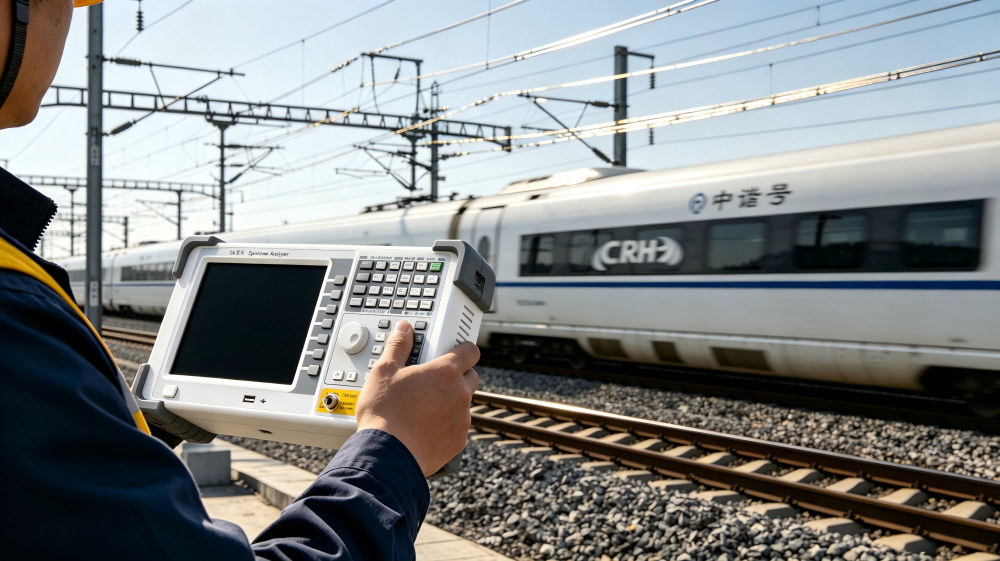

为彻底根治隐患，现场引入OM-T系列高性能频谱分析仪，开展全频段、精细化电磁环境摸底与干扰溯源排查。

实战排查：依托硬核性能，精准锁定隐性干扰源

本次故障排查的核心难点，在于干扰为瞬态、间歇性信号，强度弱、出现时间随机，普通设备无法有效捕捉，而OM-T系列的核心硬件性能，成为本次排障的关键支撑。

✅ 宽频段全覆盖，全域摸排无盲区

铁路干扰来源繁杂，不仅局限于GSM-R专用频段，接触网工频谐波、高频放电、杂散辐射等跨频段信号均可能造成干扰。OM-T系列支持5kHz～8GHz/9kHz～20GHz可选超宽频段，完整覆盖450MHz列尾、885-889MHz/930-934MHz GSM-R、2.4G/5.8G铁路物联网、3.5G 5G-R全铁路专用频段，同时可监测工频谐波与高频放电辐射，实现区间电磁环境全域摸排，无任何监测死角。

✅ 超低噪底+高分辨力，捕捉微弱瞬态干扰

现场大部分干扰信号淹没在底噪中，传统仪表无法区分有效信号与干扰杂波。OM-T系列凭借极致的检测灵敏度，10MHz～2GHz前置放开噪底低至-156dBm，2GHz～5GHz优于-153dBm，可轻松捕捉远距离、低功率的微弱干扰信号。

搭配1Hz～5MHz连续可调分辨率带宽、优异的相位噪声指标（1GHz载波10kHz偏移处优于-90dBc/Hz），精准分离密集邻道信号，成功从复杂底噪中筛选出间歇性突发杂散信号，且信号出现时段与列车掉话时段完全匹配。同时设备标配＜1ppm/年的频率稳定度，长期监测数据精准不漂移，保障排查结果可靠。

✅ 高速扫描+瀑布图可视化，锁定干扰特征

针对干扰无规律、瞬态突发的特点，运维人员启用OM-T系列毫秒级高速扫描+瀑布图实时记录功能，设备零扫宽低至20μs，可连续记录长时间频谱变化轨迹。

通过瀑布图复盘发现：干扰信号集中在GSM-R上行频段，每当列车通过该区间、受电弓与接触网摩擦离线时，会周期性产生高频电弧放电杂散信号，同时区间一处老旧私装信号放大器存在严重互调失真，双重干扰叠加，最终导致基站上行接收误码、通信掉话。

深度核验：多功能一体化测试，彻底根治故障

锁定干扰源头后，运维人员现场清除私装违规设备，并对接触网设备进行检修整改。为验证整改效果，依托OM-T系列全维度测试功能，完成全方位核验，彻底杜绝隐患复发。

✅ 互调/谐波测试，排查天馈隐性故障

利用设备三阶互调、谐波失真测量功能，全面检测区间基站天馈系统，排查是否存在无源互调、线路损耗异常问题，避免天馈系统隐患叠加干扰，从源头规避信号失真问题。

✅ 场强+信道测试，验证通信质量

搭配定向天线开展全线场强测试，精准核查GSM-R信号覆盖强度、均匀性，识别弱区与盲区；通过信道扫描功能一键读取频点功率、频率误差、载噪比，整改后区间载噪比指标完全达标，信号质量显著提升。

✅ 一体化天馈测试，无需多设备冗余

设备搭载专利双源技术，支持跟踪源/独立源自由切换，通过S11、S21网络测量功能，一站式完成天线驻波比、回波损耗、插入损耗检测，全面核验基站、漏缆、馈线工作状态，无需额外搭配网络分析仪，大幅提升现场作业效率。

✅ 智能Pass-Fail，快速判定合规性

现场设置铁路通信行业标准门限，设备自动比对测试数据、输出合格判定结果，无需人工核算，快速确认整改后电磁环境、信号指标完全符合高铁运营标准。

成果落地：故障彻底解决，运维效率大幅提升

本次实战排查全程无需多设备配合，单台OM-T系列频谱分析仪完成干扰捕捉、溯源定位、故障整改、指标核验、合规判定全流程作业。整改后，该高铁区间彻底消除GSM-R误码、瞬时掉话问题，无线通信链路稳定可靠，圆满完成隐患治理工作。

同时设备极致的便携性与环境适应性，在本次户外区间作业中优势凸显：整机仅7kg，小巧轻便，单人即可携带巡检；全铝金属屏蔽机箱，抗铁路强电磁干扰、抗振动，0℃～40℃宽温稳定工作，户外复杂环境下测试数据精准无偏差，8.4英寸高亮屏幕强光下清晰可视，适配各类现场作业场景。

不止于排障：全场景赋能铁路精细化运维

除本次突发干扰排查场景外，OM-T系列频谱分析仪可全面适配高铁、普速铁路全场景运维检测，是电务段、综合维修站、电磁兼容实验室的核心刚需设备：

• 新建线路联调测评：全频段电磁背景摸底，记录受电弓升降弓瞬态频谱，为电磁防护提供数据支撑

• 隧道漏缆覆盖测试：精准检测漏缆耦合损耗、场强均匀性，保障隧道信号无盲区

• 应答器信号分析：高分辨率解析4.2MHz/4.5MHz FSK调制信号，保障车地通信解码稳定

• 频率管理与EMC整改：长期频谱监测统计频段占用度，精准定位电磁干扰源头，验证整改效果

靠谱品质+全程售后，护航铁路安全运营

成都鼎讯信通OM-T系列频谱分析仪，全系自主研发生产，经过严苛的温度循环、振动冲击、老化测试，工业级品质适配铁路高强度运维场景。我们为行业用户提供一站式专属服务：免费现场实操培训、配套专业数据管理软件、终身软件升级，主机质保一年+终身技术支持，全程保障设备高效稳定运行。

以实战性能解决运维难题，以精准监测筑牢高铁防线

OM-T系列频谱分析仪，深耕铁路专属场景，用真实实战案例验证硬核实力，为轨道交通电磁环境安全、无线通信稳定、智能化精细化运维全面赋能！
