鼎讯信通FM-200A｜电力E1线路精准诊断工具

近期，某省级电力公司下属220kV变电站就遭遇了通信难题：调度指令传输延迟、偶发信号中断，运维团队多次用传统设备排查，仅能确认“链路存在异常”，却无法定位具体故障点，严重影响电网调度可靠性。最终，团队启用鼎讯信通FM-200A 2M误码仪开展全面检测，仅用2小时便完成故障定位与修复，高效解决了困扰多日的难题。今天，我们就以这个实际案例为核心，解锁FM-200A如何成为电力通信E1线路的“精准诊断师”。

案例直击：2小时快速排障，破解变电站通信难题

该220kV变电站负责周边多个区域的电力调度与供电保障，其调度数据网2M链路、继电保护复用通道均依赖E1接口传输数据。此次出现的调度指令延迟、偶发保护信号丢失问题，若持续扩大，可能导致供电区域电网调度失灵，后果不堪设想。

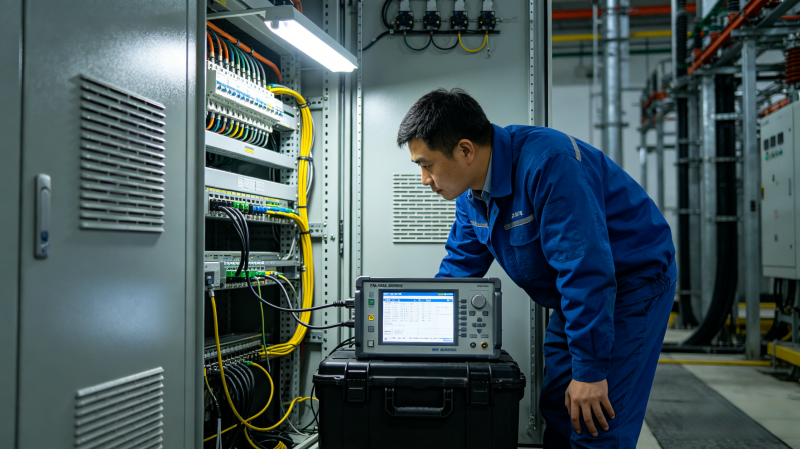

运维团队启用FM-200A后，按照“全链路检测—故障定位—验证修复”的高效流程开展作业：第一步，借助FM-200A的全能测试功能，对变电站远动通道、调度数据网2M链路、继电保护复用通道进行全方位检测；第二步，通过误码分析与直方图统计功能，精准捕捉到链路存在的间歇性误码，同时发现时钟同步存在轻微漂移；第三步，利用外时钟对比测试与帧结构分析功能，最终定位故障根源——E1接口阻抗不匹配与时钟同步异常；第四步，通过设备灵活的阻抗配置功能匹配接口参数，完成同步校准，故障彻底解决。整个过程仅耗时2小时，大幅提升了运维效率，快速恢复了电网调度的稳定运行。

这个案例不仅彰显了FM-200A的高效排障能力，更体现了其对电力通信场景的高度适配性。从故障检测到修复验证，一机即可完成全流程作业，完美解决电力运维的核心痛点。下面，我们结合该案例，详细解读FM-200A的核心功能与优势。

全能测试，覆盖多链路检测需求

案例中，变电站需同时检测调度数据网2M链路、继电保护复用通道等多个链路，传统设备需携带多台仪器，操作繁琐且效率低下。而FM-200A实现“一机多用”，成为快速开展全链路检测的核心支撑：其全面兼容E1/G.703线路及V.35、V.24/RS232等多种数据线路，可同步完成变电站各类E1链路的全方位检测，无需往返携带多台设备；信号输入速率达2048kbit/s ±100ppm（远超G.703要求的±50ppm），支持HDB3、AMI两种信号编码，可直接匹配变电站内不同厂家的SDH/MSTP设备、远动装置接口，无需额外调试；输入抖动容限与均衡特性达标，确保测试信号精准稳定，成功捕捉到案例中间歇性的链路异常，避免漏检；同时支持非帧及PCM30、PCM31等多种帧结构（符合G.704标准），灵活适配调度数据传输、保护信号传递等各类E1业务场景。

精准检测，捕捉间歇性误码隐患

案例中，“间歇性误码”是故障排查的核心难点，传统设备难以捕捉这种偶发异常，而FM-200A凭借专业测试能力，为故障定位提供了精准依据。其测试图案覆盖2E6-1至2E23-1全系列伪随机序列及人工码，案例中运维团队采用长周期伪随机码（2E23-1）模拟实际调度业务流量，成功检测到链路间歇性误码，避免因测试图案不全导致的漏检；修复完成后，运维团队通过按比例插入误码（10⁻⁷）的功能，验证链路容错性，确保修复后的链路满足电力行业BER≤10⁻⁷的标准要求，保障长期稳定运行；此外，设备配备的告警、误码直方图分析功能，可直观呈现线路质量变化趋势，帮助运维人员快速判断误码出现规律、锁定故障时间段，为精准定位故障根源提供了重要参考。

灵活适配，快速解决接口阻抗不匹配问题

案例中，E1接口阻抗不匹配是故障根源之一——变电站内部分设备采用75Ω非平衡（BNC）接口，部分采用120Ω平衡（RJ48）接口，传统测试设备需额外配备转换器，既繁琐又耗时。FM-200A提供丰富的输入阻抗选项，完美解决这一痛点：非平衡终接75Ω、平衡终接120Ω（50Hz～3100kHz反射损耗大于18dB），非平衡桥接大于750Ω、平衡桥接大于1200Ω，非平衡监测75Ω（26dB增益）、平衡监测120Ω（26dB增益），无需额外转换器，可直接匹配案例中变电站的各类E1接口，快速完成适配，为故障排查节省大量时间；输出接口阻抗同样支持非平衡75Ω和平衡120Ω，严格符合G.703标准，确保测试的兼容性与准确性。

深入排查，破解时钟同步异常难题

时钟同步异常是电力通信中导致误码的常见原因，也是案例中另一核心故障点。FM-200A凭借外时钟输入与帧结构分析功能，精准定位深层故障：设备支持外时钟输入，信号形式可选HDB3或NRZ，平衡终接阻抗120Ω、非平衡终接阻抗75Ω，桥接阻抗分别大于1200Ω和750Ω，案例中运维团队通过外时钟对比测试，快速判断链路存在指针调整抖动和时钟漂移，锁定故障根源；帧结构分析功能可解码PCM30/31及带CRC的帧格式，进一步确认无时隙分配错误、信令通道故障等其他问题，确保故障定位精准，避免无效修复。

智能便捷，适配外场高效作业需求

案例中，运维人员需在变电站现场快速开展检测、排障，对设备的便携性和操作便捷性要求极高，而FM-200A的专项优化的恰好契合这一需求。其全中文菜单搭配彩色高清晰度宽视角TFT液晶显示，操作直观易懂，运维人员无需复杂培训即可快速上手，节省调试时间；支持多任务工作，可边测试边翻阅历史记录，测试设置与结果支持存储及掉电记忆，方便运维人员随时调取数据、对比故障前后链路变化，提升排障效率；内置1400mAh 7.2V锂聚合物可充电池，连续工作时间大于6小时，充电时间小于2小时，整机重量仅255克、尺寸150×95×42mm，可轻松放入工具包，运维人员手持设备即可完成全变电站链路检测，无需外接电源；同时适配0～40℃操作温度、-30～+70℃储藏温度及5%～90%非凝结湿度，从容应对变电站户外、配电室等复杂环境，无惧现场工况挑战。

核心参数｜彰显专业实力，支撑高效排障

信号输入速率：2048kbit/s ±100ppm，信号编码HDB3、AMI；    输入抖动容限：10UI@20Hz～2.4Hz、0.5UI@18～100Hz；    输入阻抗：非平衡75Ω、平衡120Ω终接，桥接及监测模式多种可选；    信号结构：支持非帧及PCM30/31/30CRC/31CRC帧结构（符合G.704）；    测试图案：2E6-1、2E9-1等全系列伪随机序列及人工码；    误码插入：无插入、单个或按10⁻¹～10⁻⁷比例插入；    续航能力：1400mAh锂聚合物电池，连续工作＞6小时，充电＜2小时；    外形尺寸：150×95×42mm，重量约255克。

品牌背书｜国产创新，守护电力通信安全

鼎讯信通作为扎根成都的创新型通信企业，深耕光电测量领域多年，拥有专业研发团队与多项核心专利，产品全线通过ISO9001质量体系认证，服务网络遍布全国，已成功服务超过1600家企业客户，广泛覆盖电力、电信、铁路、军队等关键行业。上述案例中的省级电力公司，正是鼎讯信通的长期合作客户之一，FM-200A已成为其下属多个变电站的必备运维工具。

从案例中的2小时快速排障，到日常的现场维护、工程验收，FM-200A 2M误码仪以全中文界面、多接口支持、国际标准兼容和超轻便携的卓越性能，成为电力通信E1线路现场维护与故障分析的理想工具。鼎讯信通始终坚持国产自主创新，以“精准、可靠、高效”的产品，为电力通信网络质量保驾护航，助力新型电力系统高质量发展！
